Студија на случај на системот за соларна ограда во Европа: реален рентабилност, ефикасност на инсталацијата и измерени перформанси за EPC изведувачи

Зошто традиционалните PV системи се покуси за европските вили (и што функционира подобро)

Зголемените трошоци за инсталација, построгите европски регулативи за градење и ограничениот употреблив простор ги отежнуваат традиционалните фотоволтаични (PV) системи за оправдување за проекти за станбени вили. За EPC изведувачите и соларните монтери, предизвикот повеќе не е само генерирање на електрична енергија - тоа е постигнување на поголем рентабилност со побрза инсталација, притоа минимизирајќи ги структурните ризици и проблемите со долгорочното одржување. Во многу случаи, системите на покривот се ограничени од дизајнот, додека решенијата поставени на земја се соочуваат со дозволи и бариери за користење на земјиштето.

Оваа статија им помага на EPC изведувачите, соларните монтери и дистрибутерите да проценат дали aсистем за соларна оградаможе да обезбеди подобар принос во споредба со конвенционалните PV инсталации. Врз основа на вистински европски проект за вила, ја анализираме ефикасноста на инсталацијата, структурната сигурност, водоотпорните перформанси и реалните податоци за рентабилност - обезбедувајќи практична референца за донесување одлуки B2B.

Со комбинирање на периметарската ограда со производството на енергија, насистем за соларна оградасе појавува како алтернатива со висока ефикасност која се справува и со инженерските и комерцијалните предизвици во резиденцијалната соларна употреба низ Европа.

Предизвици на традиционалните PV инсталации во европските вили

Ограничениот простор на покривот го ограничува капацитетот на ФВ системот

Европските вили често се карактеризираат со сложени геометрии на покривот, вклучувајќи повеќе падини, студентски домови, оџаци и естетски ограничувања наметнати од локалните архитектонски прописи. ДодекаФВ на покривотостанува најчестиот пристап, овие ограничувања значително ја намалуваат употребливата површина за инсталација. Во многу случаи, само 40–60% од површината на покривот е погодна за поставување панели.

За изведувачите на EPC, ова директно се преведува во помал капацитет на системот и намалена годишна енергија. Како резултат на тоа, рентабилноста на проектот станува помалку атрактивен, особено во регионите каде што цените на електричната енергија варираат или повластени тарифи се намалуваат. Неможноста за целосно искористување на достапниот простор останува едно од најкритичните тесни грла во распоредувањето на PV во станбени простории.

Комплексни копнени дозволи и ограничувања за користење на земјиштето

ФВ системи поставени на земјатеоретски би можеле да го компензираат ограничениот простор на покривот, но во пракса тие воведуваат нов сет на предизвици. Европските закони за зонирање и политиките за користење на земјиштето често ја ограничуваат инсталацијата на копно поставени низи во станбени области. Добивањето дозволи може да одземе време и скапо, да ги одложи временските рокови на проектот и да ја зголеми неизвесноста за изведувачите.

Дополнително, традиционалните системи на земја бараат посветено земјиште, кое често е малку во имотите на вилите. Користењето вреден надворешен простор само за производство на електрична енергија не е секогаш прифатливо за сопствениците на имотот, особено кога естетиката и дизајнот на пејзажот се приоритети.

Неефикасноста на инсталацијата ги зголемува трошоците за работна сила за EPC

Од перспектива на извршување, традиционалните PV системи вклучуваат повеќе потсистеми - монтажни структури, електрични жици, хидроизолација и процеси на усогласување. Секој од овие чекори бара квалификувана работна сила и прецизна координација на лице место.

За инсталација на покривот, предизвиците како што се работа на висина, пенетрација на покривот и водоотпорно запечатување го зголемуваат времето и ризикот за инсталација. Системите монтирани на земја, од друга страна, бараат обемна работа на темелите, вклучувајќи ископ и истурање бетон.

Бидејќи трошоците за работна сила продолжуваат да растат низ Европа, ефикасноста на инсталацијата стана клучен фактор што влијае на профитабилноста на проектот. Изведувачите на EPC се повеќе бараат решенија кои ја намалуваат сложеноста на теренот и ги скратуваат циклусите на инсталација.

Зошто овие прашања го намалуваат рентабилноста и го зголемуваат ризикот на проектот

Помалата излезна енергија води до подолг период на враќање

Кога капацитетот на системот е ограничен поради ограничувањата на покривот или достапноста на земјиштето, вкупното годишно производство на енергија соодветно се намалува. На пример, типичен систем на покривот на вилата може да постигне капацитет од само 3-5 kW, што произведува приближно 3.000-5.500 kWh годишно во зависност од локацијата.

Ова намалено производство директно влијае на финансиските приноси. Подолгиот период на враќање - честопати подолг од 8-10 години - може да ги обесхрабри сопствениците на имот и инвеститорите. За изведувачите на EPC, ова го отежнува затворањето зделки и оправдувањето на трошоците на системот.

Спротивно на тоа, решенијата што го прошируваат употребливиот простор за инсталација — како на прФВ систем за ограда— може значително да го подобри вкупниот принос на енергија без да бара дополнителна распределба на земјиштето.

Структурните дефекти ги зголемуваат трошоците за одржување после продажбата

Структурната сигурност е главна грижа за долгорочните перформанси на ФВ системот. Несоодветните системи за монтирање, материјалите со низок квалитет или лошите практики на инсталација може да доведат до проблеми како што се корозија, олабавување на компонентите и намалена отпорност на ветер.

Овие неуспеси не само што ја загрозуваат безбедноста, туку и ги зголемуваат трошоците за одржување и барањата за гаранција. За изведувачите на EPC, услугата по продажбата може брзо да ги уништи маржите на проектот и да ја наруши репутацијата на брендот.

Особено во апликациите за надворешни граници, каде системите се изложени на ветер, дожд и температурни флуктуации, структурната издржливост станува уште покритична.

Лошиот водоотпорен дизајн предизвикува долгорочни проблеми со сигурноста

Хидроизолацијата е уште еден клучен фактор кој често се потценува во традиционалните PV инсталации. Продирањето на покривот, изложените кабли и неправилно запечатените разводни кутии може да доведат до навлегување вода со текот на времето.

Во влажни или дождливи европски клими, ова може да резултира со електрични дефекти, намалена ефикасност на системот, па дури и безбедносни опасности. Трошоците за одржување и поправка може брзо да се акумулираат, што дополнително ќе ја намали вкупната рентабилност.

За монтери и изведувачи на EPC, неопходно е да се обезбедат сигурни водоотпорни перформанси - не само за долговечноста на системот, туку и за минимизирање на одговорноста и обезбедување задоволство на клиентите.

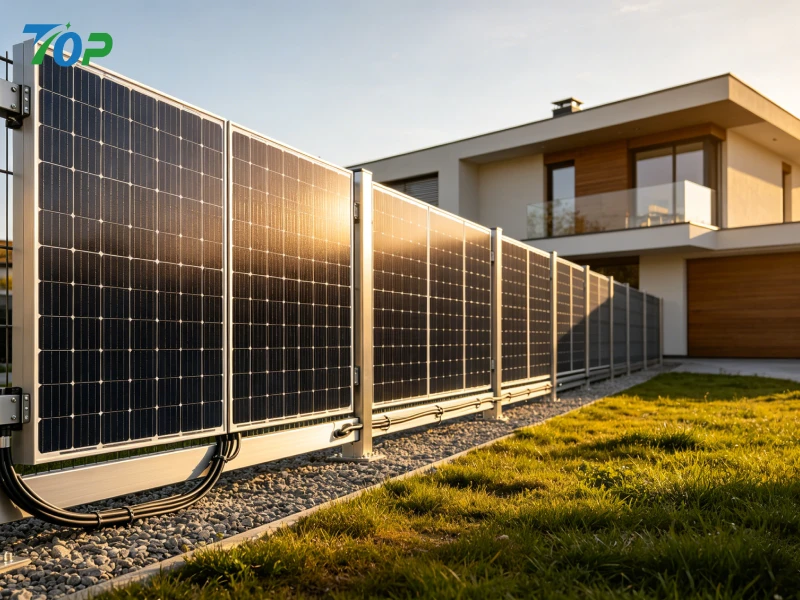

Решение – Интегриран систем за соларна ограда за европски вили (дизајн со инженерство)

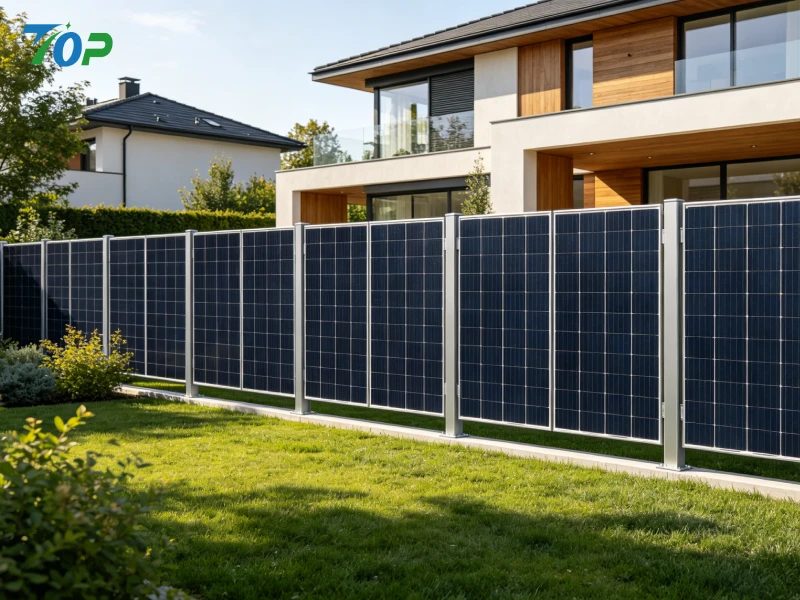

Преглед на проектот – Студија на случај на вила за соларна ограда од Јужна Европа

За да се одговори на ограничувањата на конвенционалните инсталации, станбен проект во Јужна Европа (медитеранска климатска зона, споредлива со нивоата на сончево зрачење во Шпанија/Италија) усвои интегрирансистем за соларна оградакако дел од реновирање на вила. Целта беше да се максимизира производството на енергија на лице место без да се зафаќа дополнително земјиште или да се измени структурата на покривот.

Клучни податоци за проектот:
Локација: Јужна Европа (Широчина ~41°N)
Примена: Периметарска ограда на станбена вила + дистрибуирано PV генерирање
Должина на оградата: 42 метри
Инсталирана моќност: 9,6 kW (бифацијална конфигурација)
Тип на модул: Стакло-стаклени двофацијални модули (480W по панел)
Број на панели: 20 единици
Инвертер: 3-фазен жичен инвертер (класа од 10 kW)
Поврзување на мрежата: Само-потрошувачка со вишок извоз

За разлика од традиционалните PV распореди, конфигурацијата заснована на ограда овозможи целосно искористување на граничниот простор, ефикасно додавајќи нова површина што генерира енергија без да влијае на уредувањето или структурата на зградата.

Концепт за дизајн на системот – Двојна функционална PV ограда за оптимизација на просторот

Системот се базира на вертикален двофацијален распоред, каде што PV модулите се интегрирани во структурата на оградата. Овој дизајн дава две клучни предности:

• Двојна функционалност:периметарска заштита + производство на електрична енергија
• Ефикасност на користење на земјиштето:потребен е нула дополнителен отпечаток

Вертикалната инсталација исток-запад му овозможува на системот да ја фати сончевата светлина од двете страни на модулот во текот на денот. Утринските и попладневните врвови на производство се избалансирани, со што се подобруваат стапките на само-потрошувачка - особено релевантни за профилите на оптоварување во станбени простории.

Дополнително, вертикалната ориентација ја намалува акумулацијата на прашина и оптоварувањето на снегот, намалувајќи ги барањата за одржување во споредба со системите со навалени покриви.

Технички спецификации на системот за соларна ограда (за евалуација на EPC)

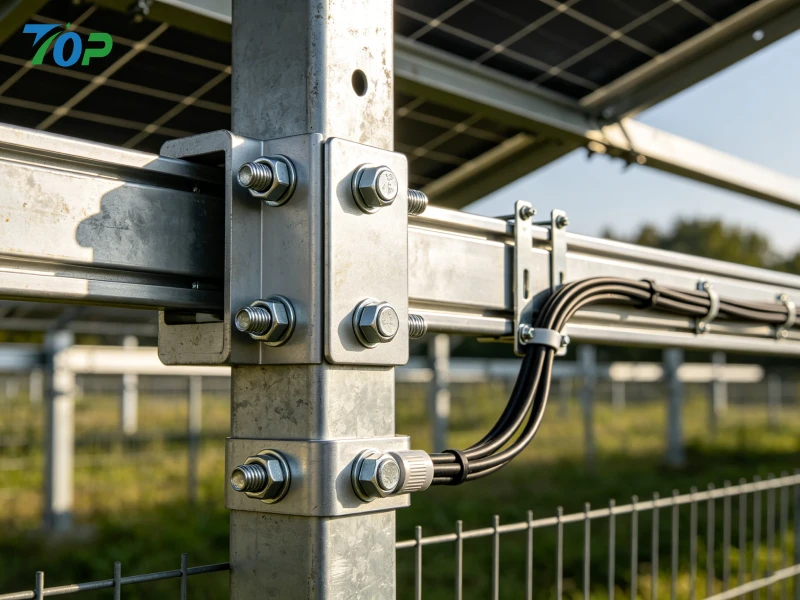

Структурни материјали и отпорност на корозија

Структурната рамка е дизајнирана со користење на комбинација одSUS304 не'рѓосувачки челики елоксирана алуминиумска легура, обезбедувајќи висока издржливост под услови на надворешна изложеност.

Клучни структурни параметри:
Материјал: SUS304 + AL6005-T5 алуминиум
Површинска обработка: Анодизирачки (≥15μm) / антикорозивен слој
Отпорност на оптоварување на ветер: ≥ 40 m/s (во согласност со EN 1991-1-4)
Дизајн живот: 25+ години
Прицврстувачи: Систем против олабавување од нерѓосувачки челик

Во споредба со стандардните челични конструкции, оваа конфигурација значително го намалува ризикот од корозија во крајбрежните или влажните средини, кои се вообичаени низ Јужна Европа.

Конфигурација на PV модул – Предност во двојна ефикасност

Проектот користи двофацијални модули од стакло-стакло оценети на 480W, оптимизирани за вертикална инсталација. За разлика од монофацијалните панели, двофацијалните модули можат да генерираат енергија и од предните и од задните површини.

Електрични параметри:
Ефикасност на модулот: ~21,5%
Бифацијално засилување: 10%-20% во зависност од рефлексивноста на земјата
Работен напон: ~41V (Vmp)
Температурен коефициент: -0,34%/°C

Во овој случај, светло обоената површина од чакал што ја опкружува оградата придонесе за повисоко албедо, зголемувајќи ја генерацијата од задната страна. Измерената бифацијална добивка во просек изнесуваше приближно 14,2% годишно.

Водоотпорен и дизајн за управување со кабли

Едно од критичните инженерски подобрувања во овасистем за соларна оградае неговиот интегриран водоотпорен дизајн. За разлика од системите на покривот кои се потпираат на запечатување со пенетрација, структурата на оградата целосно ги елиминира ризиците од истекување на покривот.

Карактеристики на дизајнот:

• Разводни кутии со оцена IP67 за сите модули
• Скриено рутирање на кабли во структурни столбови
• DC кабли отпорни на UV со заштитни цевки
• Одводни канали интегрирани во основната структура

Овој пристап значително ја подобрува долгорочната доверливост додека ги намалува барањата за одржување за монтери.

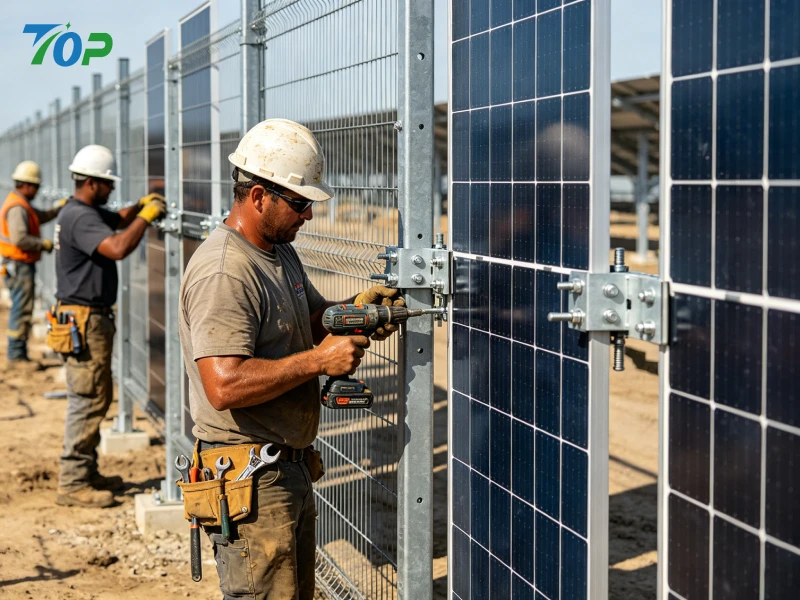

Оптимизација на ефикасноста на инсталацијата (анализа на време на работа)

Ефикасноста на инсталацијата беше клучна мерка за перформанси во овој проект. Системот беше испорачан како модуларен, претходно дизајниран комплет, минимизирајќи го производството на лице место.

Споредба на инсталацијата:

• Систем за соларна ограда: ~ 2,5 дена (3 работници)
• Еквивалентен систем на покривот (9–10 kW): ~ 4–5 дена (4 работници)
• Систем на земја: ~ 5–7 дена (вклучувајќи време на стврднување на основата)

Намалувањето на времето за инсталација - приближно 40% - 60% - директно се претвора во пониски трошоци за работна сила и побрз промет на проектот за EPC изведувачите.

Податоци за реални перформанси – излезна енергија и анализа на рентабилност

Измерено годишно производство на енергија

Врз основа на 12-месечни набљудувани податоци, системот испорача стабилна и предвидлива излезна енергија.

Резултати од изведбата:
Годишно генерирање: 12.480 kWh
Специфичен принос: ~1.300 kWh/kW/година
Сооднос на перформанси (ПР): ~82%

Во споредба со типичен систем на покривот во истиот регион (1.100–1.200 kWh/kW/година), вертикалната двофацијална конфигурација постигна конкурентни перформанси поради продолжените дневни прозори за производство.

Пресметка на рентабилност и период на враќање

Финансиското работење на проектот беше оценето врз основа на фактичките податоци за инсталација и работа.

Распределба на трошоците:
Цена на системот: 13.800 евра (материјали + инсталација)
Годишни заштеди на електрична енергија: ~ 2.620 € (врз основа на 0,21 €/kWh просечна стапка)
Приходи од повратни информации: ~ 420 € годишно

Вкупен годишен бенефит:~ 3.040 евра
Период на созревање:~ 4,5 години

Ова е значително пократко од многу PV системи на покривот во слични сценарија за домување, каде што периодите на враќање често надминуваат 6-8 години.

Влијанието на бифацијалната добивка врз севкупната ефикасност на системот

Двосмислениот дизајн одигра клучна улога во подобрувањето на целокупниот излез на системот. Генерирањето од задната страна придонесуваше со приближно 1.550 kWh годишно - што е еквивалентно на дополнителни 1,2 kW ефективен капацитет.

Овој дополнителен принос ја подобрува економската исплатливост насистем за соларна ограда, особено во средини со висока рефлексивност на земјата или отворена околина.

Соларна ограда наспроти традиционални PV системи (ЕПЦ-одлучна матрица)

За EPC изведувачите кои работат на проекти за станбени вили, насистем за соларна оградануди јасна предност во сценарија каде што оптимизацијата на просторот, брзината на инсталација и долгорочната доверливост се клучни фактори за одлучување.

Професионални препораки за инсталација за EPC изведувачи

Стратегија за планирање и ориентација на локацијата за максимален принос

Правилното планирање на локацијата е од суштинско значење за целосно отклучување на потенцијалот за изведба на aсистем за соларна ограда. За разлика од системите на покривот кои зависат од фиксните агли на покривот, ФВ системите засновани на ограда нудат поголема флексибилност во ориентацијата и распоредот.

За оптимално производство на енергија во европските географски широчини (35°–55°N), анвертикална ориентација исток-западсе препорачува. Оваа конфигурација овозможува избалансирано производство на енергија за време на утринските и попладневните периоди на шпиц на потрошувачка, што е особено корисно за моделите со само-потрошувачка во домот.

Клучните размислувања за планирање вклучуваат:

• Избегнувајте засенчување од дрвја, соседни згради и гранични ѕидови
• Одржувајте постојано усогласување на оградата за да обезбедите униформа изведба на жиците
• Размислете за рефлексивноста на земјата (албедо) за да се максимизира двофацијалната добивка
• Обезбедете усогласеност со локалните прописи за граници и висина

Во оваа студија на случај, оптимизирањето на ориентацијата придонесе за мерливо зголемување на дневната дистрибуција на енергија, подобрување на севкупното искористување на системот и рентабилност.

Основа и структурни методи за фиксирање

Структурната стабилност на системот за соларна ограда директно влијае на долгорочната сигурност и безбедност. Изборот на соодветен метод на основа зависи од условите на почвата, околината за инсталација и временските рокови на проектот.

Вообичаените решенија за основа вклучуваат:

• Бетонски подножја:Погоден за постојани инсталации кои бараат максимална стабилност; се препорачува за зони со силен ветер
• Купови за заземјување со завртки:Побрза инсталација, без време на стврднување, идеален за EPC проекти кои бараат брзо распоредување
• Готови базни системи:Модуларен и погоден за стандардизирани инсталации

Во прикажаниот проект, куповите за заземјување завртки беа искористени за да се намали времето на инсталација за приближно 30%, а сепак да се задоволат барањата за оптоварување на ветерот од ≥40 m/s.

Електрична системска интеграција и дизајн на жици

Електричниот дизајн игра клучна улога во максимизирањето на перформансите на кој било PV систем. За аФВ систем за ограда, внимателната конфигурација на низата обезбедува избалансиран напон и ефикасна работа на инвертерот.

Најдобрите практики вклучуваат:

• Дизајнирајте низи засновани на конзистентна ориентација на панелот за да се избегнат загубите на несовпаѓање
• Користете високоефикасни 3-фазни жичени инвертери за станбени апликации над 6 kW
• Вклучете DC изолатори и уреди за заштита од пренапони (SPD) за усогласеност со безбедноста
• Планирајте насочување на каблите во рамките на структурните столбови за да ја подобрите заштитата и естетиката

Интеграцијата на скриените жици не само што ги подобрува водоотпорните перформанси, туку и ги намалува грешките при инсталацијата, што придонесува за долгорочна стабилност на системот.

Зошто системите за соларни огради се скалабилен производ за дистрибутери и трговци на големо

Стандардизација и ефикасност на залихите

Од перспектива на синџирот на снабдување, насистем за соларна оградануди силни предности во однос на стандардизацијата и повторливоста. За разлика од високо приспособените системи на покривот, PV решенијата засновани на ограда може да се модуларизираат во стандардизирани компоненти.

Ова им овозможува на дистрибутерите да:

• Одржувајте оптимизиран инвентар со помалку SKU
• Поедноставување на логистиката и намалување на трошоците за складирање
• Обезбедете повеќе типови проекти со иста конфигурација на производи

Модуларната природа на системот го прави особено погоден за масовни набавки и долгорочни B2B партнерства.

Сертификации и усогласеност за европските пазари

Усогласеноста со меѓународните стандарди е клучен услов за дистрибутерите кои работат во Европа. Висококвалитетните системи за соларна ограда се дизајнирани да ги задоволат строгите стандарди за сертификација и материјали.

Главните карактеристики на усогласеноста вклучуваат:

• TÜV сертификат за структурна и електрична безбедност
• Употреба на нерѓосувачки челик SUS304 за отпорност на корозија
• Усогласеност со EN стандардите за структурно оптоварување
• Електрични компоненти оценети со IP за издржливост на отворено

Овие сертификати не само што обезбедуваат доверливост на производот, туку и го олеснуваат влезот на пазарот и процесите за одобрување проекти.

Масовни набавки и предности на трошоците

Во споредба со традиционалните системи за монтирање на PV, интегрираниот дизајн на системот за соларна ограда го намалува бројот на компоненти потребни за инсталација. Ова води до помали трошоци за набавка и логистика.

Дополнителните предности на трошоците вклучуваат:

• Намален обем на пакување и транспорт
• Пониски трошоци за работна сила поради поедноставена инсталација
• Поголема повторливост на проектот, овозможувајќи економии на обем

За дистрибутерите, ова се преведува во подобрени маржи и посилна конкурентност на растечкиот соларен пазар за станбени простории.

Докажан систем за соларна ограда со висок ROI за станбени проекти

Оваа студија на случај на европска вила покажува дека асистем за соларна оградане е само алтернатива на традиционалните PV инсталации - тоа е практично и со високи перформанси решение приспособено за модерните енергетски потреби во станбените простории.

Со трансформирање на неискористениот граничен простор во средство кое генерира енергија, системот обезбедува:

• Поголема ефикасност во користењето на земјиштето без дополнителен отпечаток
• Побрза инсталација со намалена зависност од работна сила
• Зголемена структурна доверливост и отпорност на корозија
• Подобрени водоотпорни перформанси и намалени ризици за одржување
• Пократки периоди на враќање и посилни резултати на рентабилност

За EPC изведувачите, инсталатерите и дистрибутерите, ова претставува скалабилно и комерцијално одржливо решение на се поконкурентниот соларен пазар.
