Како да монтирате соларен панел на покривот?

Инсталирањето на соларна електрана може да донесе многу придобивки, како што се заштеда на сметките за електрична енергија или дури и целосно откажување од нив.

За да уживате во многуте погодности на сончевата енергија, прво е најисплатливата опција да ја инсталирате на покривот.

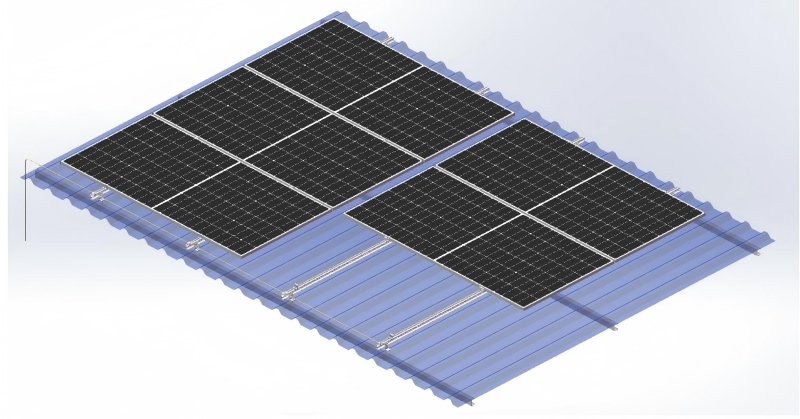

Водич за монтирање на соларен панел на покрив

Од потребните компоненти и материјали до најдобрите локации за инсталација и чекор-по-чекор инструкции за работа, сите информации што треба да ги знаете може да ги најдете овде. Земете ја фиксната компонента за инсталација соL-нозеи водечки шини како пример. Компонентите потребни за инсталирање на фиксни соларни панели во голема мера зависат од производителот, но тие се горе-долу исти за секој метод на инсталација на соларни панели. Комплетниот сет вклучува компоненти, кабли за инвертер, MC4 конектори, L пинови + водечки шини, држачи од алуминиумска легура итн., и што е најважно, градежни алатки. Во овој тип на систем за инсталација, треба да ги дупчите дупките во поврзувачките делови и да ги фиксирате на шините за водилки за инсталација за да се осигурате дека целата структура е цврсто монтирана на покривот. Комплет комплети за инсталација на држачи за поддршка може добро да го задоволат ова барање за инсталација. Други методи за инсталација вклучуваат инсталација на завртки и инсталација на блок под притисок. Покрај овие, треба да ги подготвите и следните алатки: • клуч • сет квадрат • водоотпорна церада итн.

Ова куќиште користи алуминиумски материјали со стапала во облик на L и шини за водење. Овој материјал се карактеризира со висока јачина, мала тежина и отпорност на корозија. Алуминиумските материјали лесно се преработуваат во аголни материјали, кои се погодни за обични алатки и луѓе кои не се толку професионални. Дополнително, алуминиумот е компатибилен со рамките на повеќето соларни панели, така што семејствата можат сами да ги инсталираат без да бараат професионалци.

Следниве се деталните чекори за инсталација:

Ве молиме внимателно прочитајте го целото упатство пред да го инсталирате вашиот покривен соларен систем.

*Строго следење на упатствата за монтирање на решението за монтирање на покрив L-стапки ќе ги исполни структурните барања на производот и ќе ги усогласи релевантните стандарди. За време на инсталацијата, внимавајте да се придржувате до соодветните безбедносни прописи и да обрнете внимание на релевантните регионални прописи.

Инсталатерите треба да ги почитуваат следните норми.

1. Почитувајте ги сите важечки локални или национални кодови за градба, вклучително и сите што може да го заменат овој прирачник;

2. Осигурајте се дека производите како што се заградите се соодветни за специфични инсталации и средини за инсталација;

3. Ве молиме користете ги додатоците обезбедени од нашата компанија и алатките за инсталација што ги носите. (Нашата компанија нема да преземе никаква одговорност за изградба со помош на заменски додатоци);

4. Како да се рециклира: Ве молиме следете ги локалните прописи;

5. Оперативен персонал: Обезбедете не помалку од двајца професионални монтери на соларни панели;

6. Осигурајте се дека инсталацијата на опремата поврзана со електрична енергија е завршена од професионални електричари;

7. Обезбедете сигурна инсталација на електричните компоненти на низата на соларни панели.

Главни карактеристики

а. Главно се користи за покриви од обоени челични ќерамиди во облик на скали, поддржани од дрвени греди или челични греди

б. Лесен дизајн, издржлив и убав, лесен за склопување и брз за инсталирање

в. Погоден за сите видови на соларни панели со рамка и без рамка инсталации на пазарот

г. Компонентите се однапред склопени во фабриката и разумно спакувани за да се заштеди време за инсталација на локацијата

1. Опис

Овој систем користи додатоци од алуминиумска легура,алуминиумски шинии завртки од нерѓосувачки челик, и е погоден за покриви од обоени челични ќерамиди во облик на скали, поддржани од дрвени греди или челични греди.

Пред да го инсталирате системот, внимателно прочитајте ги следните упатства за инсталација. И ве молиме придржувајте се до локалните закони за време на инсталацијата.

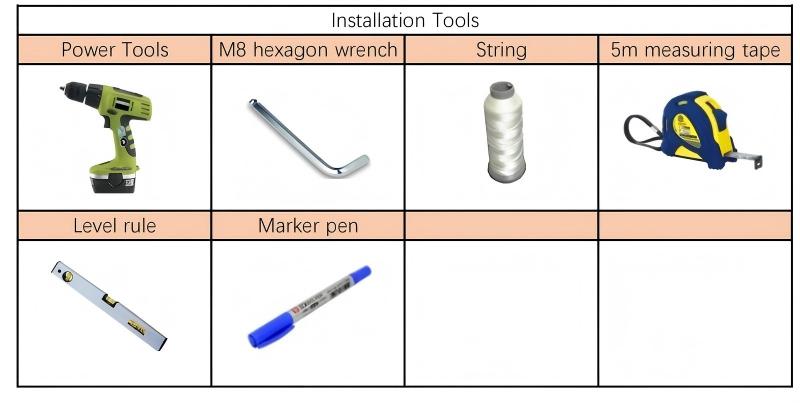

2. Алатки за инсталација

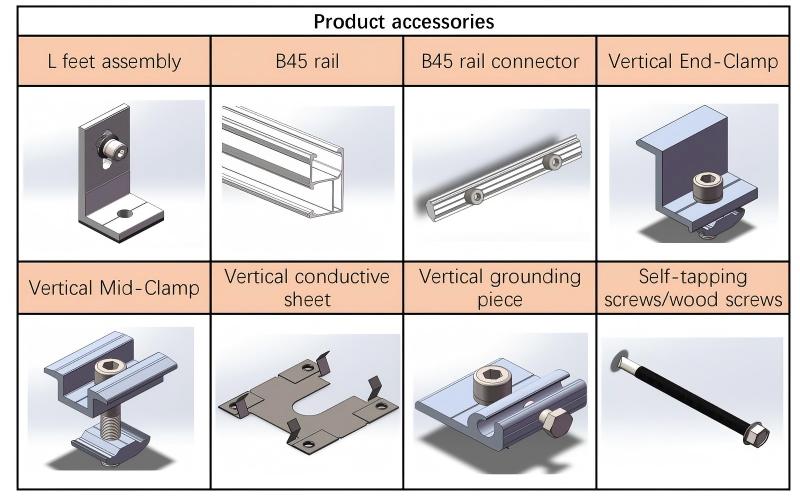

3. Додатоци на производи

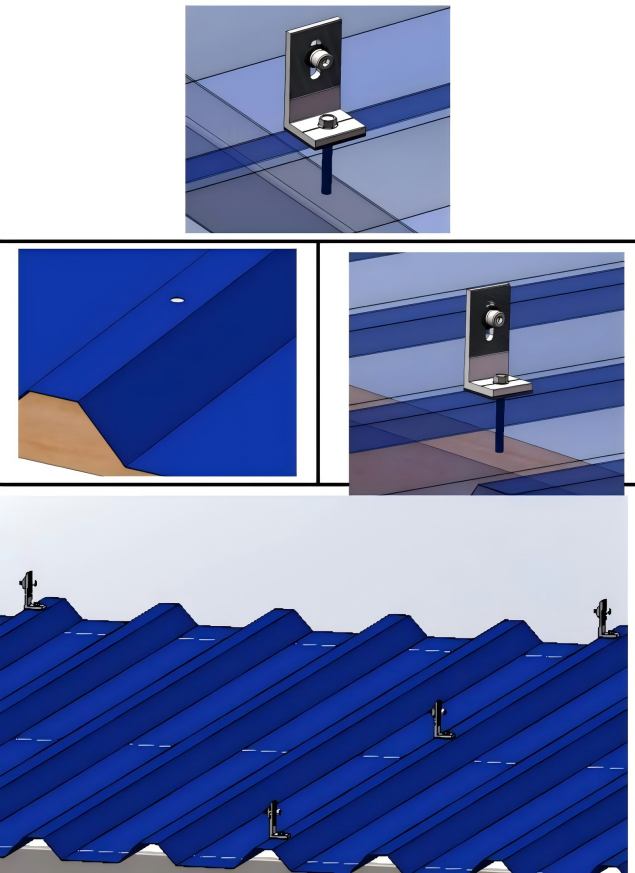

4.1 Инсталирање на L-foot

Според материјалот на потпорниот сноп, користете завртки за самодупчење (потпорната греда е челична греда) или дрвени завртки (потпорната греда е дрвена греда) за да го монтирате и фиксирате склопот на стапалата L на сртот на челичната плочка со трапезоидна боја.

П.С.: Доколку оклопите што ги потпираат трапезоидните челични плочки се направени од дрвени греди, потребно е однапред да се употреби алат за дупчење за да се издупчи мала дупка од φ6mm во обоените челични плочки за да се олесни вметнувањето на завртките за дрво.

Наредете според цртежот и инсталирајте ги преостанатите склопови со L-стапки користејќи го горенаведениот метод.

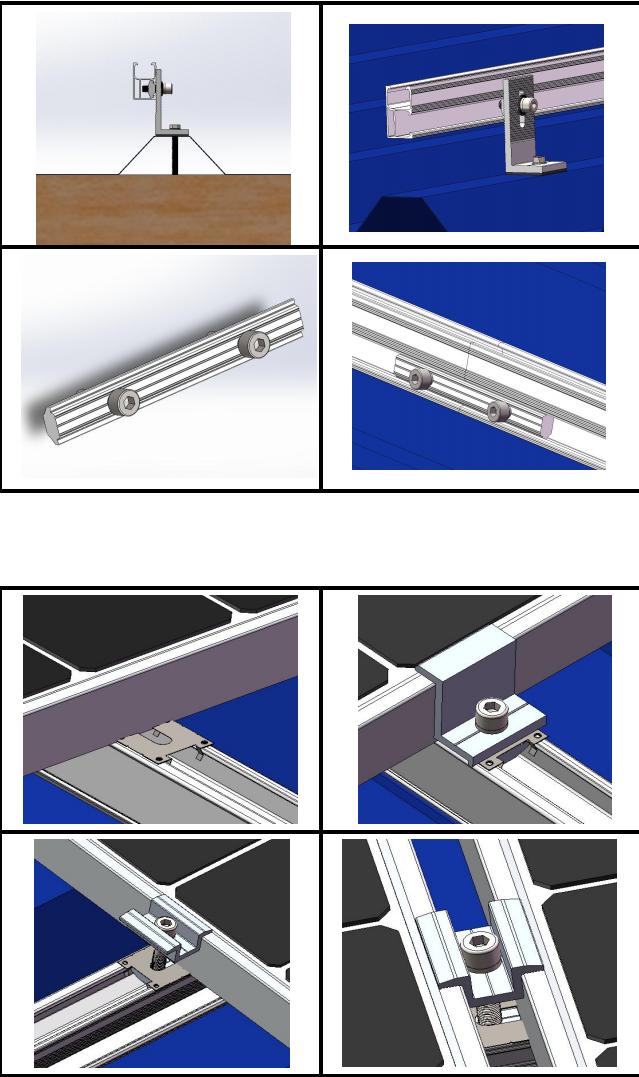

4.2 Инсталирање на шина B45

Прилагодете ја насоката на брановидната површина на шината B45 за да ја усогласите со брановидната површина на веќе инсталираната и фиксирана компонента L стапала и употребете хексагонален клуч M8 за затегнување на шестоаголната завртка на куката за да ја заклучите шината.

Инсталирајте го приклучокот за шина во положбата на спојката на шината и употребете хексагонален клуч M8 за да ги затегнете шестоаголните завртки на конекторот на шината за да ги заклучите спојниците на двата краја.

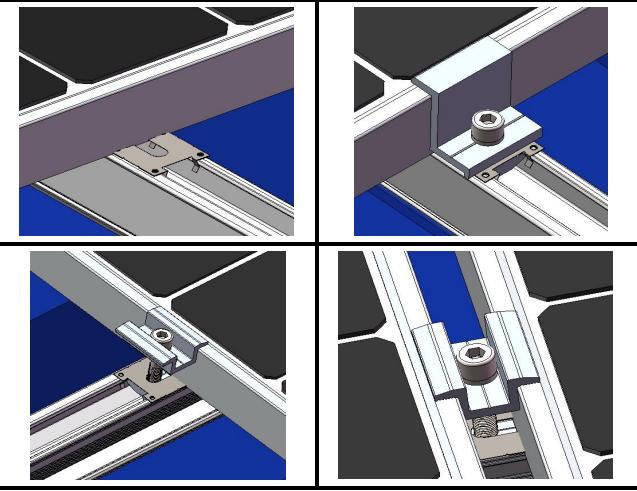

4.3 Инсталирање соларни панели

Ставете го соларниот панел на шината, прилагодете ја положбата на крајниот склоп и фиксирајте го со Крајна клешта (ако е опремена со проводен лист, притиснете го проводниот лист во отворот за шина, прилагодете ја положбата и притиснете еден крај на проводниот лист со металната рамка на соларниот панел).

Откако ќе ја прилагодите положбата на средниот соларен панел, поправете го соСредно стегач(ако е опремен со проводен лим, притиснете го проводниот лим во отворот за шина и откако ќе ја прилагодите положбата, користете ги металните рамки на соларните панели од двете страни за да ги притиснете двата краја на проводниот лист)

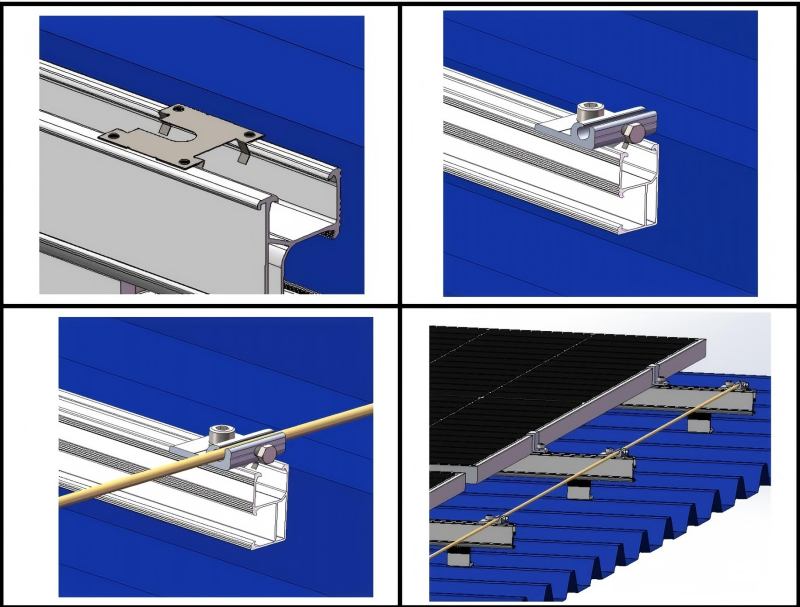

4.4 Инсталирање на фитингот за заземјување

(1) Поставете го проводниот лист на крајот од шината.

(2) Потоа инсталирајте ја компонентата за заземјување.

(3) Поставете ги штипките за заземјување на краевите на преостанатите шини.

(4) Поминете бакарна жица низ овие штипки за заземјување, затегнете ги шестоаголните завртки и на крајот заземјете ја бакарната жица за заземјување.
