Зајакнување на оградата на PV регион со силен ветер: Инженерски водич за изведувачи и монтери на EPC

Решенија за структурно засилување за системи за ограда на PV со силен ветер

Структури од армирана алуминиумска легура наспроти традиционален челик

Изборот на материјал е една од најкритичните одлуки воЗајакнување на оградата на PV, особено во средини со силен ветер и корозивни средини. Традиционалните конструкции од галванизиран челик, иако се исплатливи на краток рок, честопати страдаат од забрзана деградација во крајбрежните или влажните региони. Спротивно на тоа, системите од алуминиумска легура со висока јачина нудат супериорна рамнотежа помеѓу тежината, отпорноста на корозија и структурните перформанси.

Од инженерска гледна точка, алуминиумската легура (обично 6005-T5 или 6063-T6) обезбедува одлична цврстина на истегнување додека значително го намалува мртвото оптоварување на основата. Ова намалување на тежината директно ја подобрува ефикасноста на инсталацијата и ги намалува трошоците за транспорт - клучни размислувања за EPC изведувачите кои управуваат со распоредувања од големи размери.

Кога е поврзан соSUS304 сврзувачки елементи од нерѓосувачки челик, алуминиумските конструкции формираат систем отпорен на корозија способен да издржи средини со прскање со сол над 720 часа. Во споредба со челик поцинкуван на топло (HDG), кој може да развие дефекти на облогата со текот на времето, оваа комбинација обезбедува долготрајна издржливост со минимално одржување.

Оптимизиран дизајн на столбови за отпорност на ветер

Оградните столбови делуваат како примарни носечки компоненти во секој систем за соларна ограда. Во регионите со силен ветер, несоодветниот дизајн на столбот е една од водечките причини за структурен дефект. Засилените системи за ограда на PV бараат столбови со зголемена дебелина на ѕидот, обично ≥2,0 mm, за да се спротивстават на свиткување и свиткување при странични оптоварувања на ветерот.

Подеднакво важно е идлабочина на вградување. За повеќето апликации со силен ветер, се препорачува минимална длабочина од 800 mm, иако тоа може да се зголеми во зависност од условите на почвата и класата на ветер. Подлабокото вградување ја подобрува отпорноста на моментите на превртување и силите на подигнување.

Напредните дизајни исто така може да вклучат:

• Профили за објава во облик на капа или C за подобрен момент на инерција
• Засилени основни плочи за системи монтирани на бетон
• Карактеристики против ротација за да се спречи торзиона нестабилност

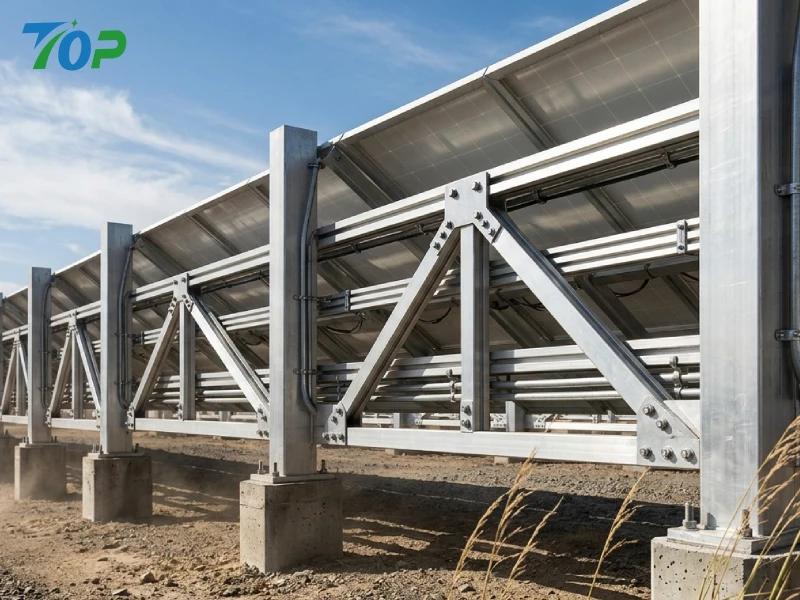

Дизајн на вкрстување и триаголно засилување

Еден од најефикасните начини за подобрување на структурната ригидност восистеми за оградување на PV отпорни на ветере преку вкрстување. Со воведување на дијагонални членови, оптоварувањата може да се прераспределат низ повеќе структурни елементи, значително намалувајќи ги концентрациите на напрегањето на критичните точки.

Триаголната геометрија на арматурата е особено ефикасна бидејќи ги претвора силите на свиткување во аксијални сили, кои материјалите можат поефикасно да ги издржат. Овој дизајнерски пристап ја минимизира деформацијата под притисок на ветерот и ја подобрува целокупната стабилност на системот.

За изведувачите на EPC, инкорпорирањето на претходно дизајнирани модули за затегнување може исто така да ја насочи инсталацијата, намалувајќи го времето на изработка на лице место, а истовремено одржувајќи ја инженерската точност.

Системи за прицврстување и стегање со висока јачина

Прицврстувачите често се занемаруваат, но сепак тие играат клучна улога во одржувањето на структурниот интегритет при динамични оптоварувања на ветерот. Во апликациите со силен ветер, сите завртки, навртки и стеги треба да бидат направени одSUS304 или SUS316 нерѓосувачки челикза да се обезбеди и цврстина и отпорност на корозија.

Контролата на вртежниот момент е подеднакво важна. Недоволно затегнатите завртки може да се олабават со текот на времето, додека премногу затегнатите сврзувачки елементи може да доживеат замор на материјалот. Спроведувањето на инсталација контролирана со вртежен момент - вообичаено со користење на калибрирани вртежни клучеви - обезбедува конзистентно претходно оптоварување на сите приклучоци.

Препорачаните практики вклучуваат:

• Користење на подлошки против олабавување или заклучувачки навртки
• Примена на соединенија за заклучување на конец во критичните врски
• Спроведување на верификација на вртежниот момент по инсталацијата

Аеродинамична оптимизација

Надвор од структурното засилување, аеродинамичниот дизајн игра клучна улога во намалувањето на оптоварувањето на ветерот. Цврстите панели за ограда можат да создадат значителна отпорност на ветер, што ќе доведе до поголема отпорност на структурните компоненти. Спротивно на тоа, оптимизираните дизајни овозможуваат делумен проток на воздух, намалувајќи го целокупното оптоварување.

Ефективните стратегии вклучуваат:

• Воведување контролирано растојание помеѓу панелите
• Користење на перфорирани или мрежести системи за оградување
• Прилагодување на аглите на навалување на панелот за да се минимизираат коефициентите на влечење

Овие дизајн оптимизации не само што ги подобруваат структурните перформанси, туку и ги намалуваат барањата за материјали, придонесувајќи за подобра ефикасност на трошоците и подобрена рентабилност.

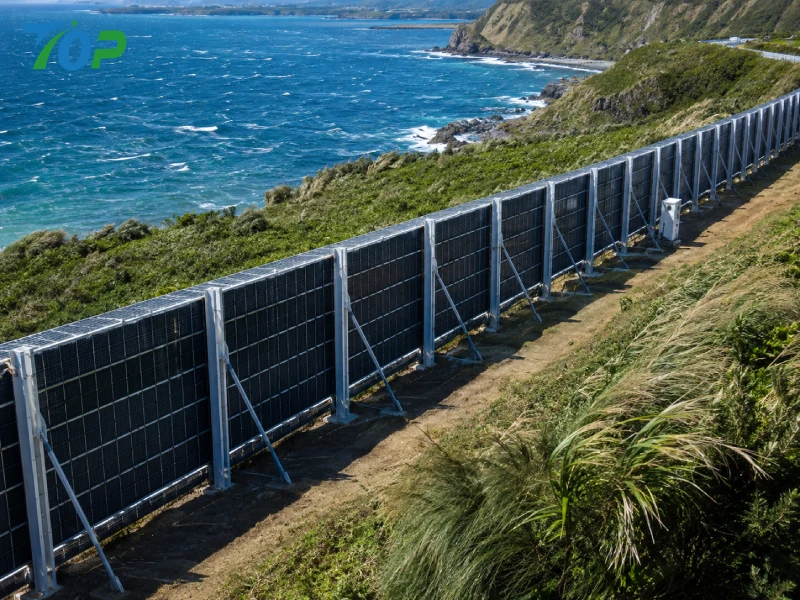

Инженерство на основа за стабилност на PV ограда во области со силен ветер

Споредба на подлога на земја наспроти бетонска основа

Изборот помеѓу погонски столбови од земја и бетонски темели има директно влијание врз стабилноста на системот и брзината на инсталација. Системите монтирани на земја се побрзи за инсталирање и поекономични во соодветни почвени услови, но може да понудат ограничен отпор во зони со екстремно силен ветер.

Бетонските темели, иако се потрудоинтензивни, обезбедуваат супериорна носивост и се препорачуваат за:

• Крајбрежни региони со висока изложеност на ветер
• Меки или песочни почви со мала носивост
• Проекти кои бараат долгорочна структурна сигурност

Влијание на состојбата на почвата (песок, глина, карпест терен)

Карактеристиките на почвата директно влијаат на перформансите на основата. Песочните почви, на пример, нудат слаб страничен отпор и може да бараат подлабоко вградување или поголеми бетонски подножја. Глинените почви можат да обезбедат подобра кохезија, но може да бидат подложни на експанзија и контракција предизвикана од вода.

Карпестиот терен, иако нуди висока носивост, претставува предизвици за инсталација што може да бара специјализирана опрема за дупчење. За изведувачите на EPC, спроведувањето геотехнички истражувања пред инсталацијата е од суштинско значење за избор на соодветен проект на основата.

Препорачана длабочина и дијаметар на основата по класа на ветер

Дизајнот на основата мора да биде усогласен со локалните класификации на ветерот. Како општо упатство:

• Зони со умерен ветер: 600–800 mm длабочина на вградување
• Зони со силен ветер: 800–1200 mm длабочина на вградување
• Зони на екстремен ветер (склони кон тајфуни): ≥1200 mm со армиран бетон

Дијаметарот на основата, исто така, треба да се зголеми пропорционално за да се спротивстави на силите на подигнување, особено во меките почви.

Техники за дизајн против подигнување

Силите на подигнување генерирани од силните ветрови можат да ги загрозат дури и добро дизајнираните структури ако не се соодветно решени. Ефективните анти-подигнувачки стратегии вклучуваат:

• Користење на сидро завртки вградени во бетонски темели
• Вградување на зголемени основи за подножје за зголемување на отпорноста на тежината
• Додавање прицврстувачи за земја или спирални купови за дополнителна стабилност

Овие мерки се особено важни во крајбрежните и регионите подложни на тајфуни, каде што вертикалните сили на ветерот можат да бидат критични како и страничните оптоварувања.

Хидроизолација и антикорозивен дизајн во крајбрежни средини со силен ветер

Отпорност на прскање со сол (≥720h тест стандард)

Во крајбрежните средини, корозијата е примарен фактор што влијае на животниот век на системот. ВисококвалитетенСистеми за зајакнување на оградата на ФВмора да ги помине стандардите за тестирање со прскање со сол од најмалку 720 часа за да се обезбеди долготрајна издржливост.

Ова ниво на отпор е од суштинско значење за спречување на структурна деградација и одржување на механичките перформанси со текот на времето.

Избор на материјал: SUS304 vs SUS316 vs HDG челик

Изборот на материјал значително влијае на отпорноста на корозија:

• SUS304:Стандардна опција со одлична отпорност на корозија за повеќето средини
• SUS316:Зголемена отпорност за високо корозивни крајбрежни или индустриски области
• HDG челик:Пониска цена, но намалена издржливост во услови со големи количини сол

За B2B купувачите, изборот на соодветен материјал обезбедува оптимална рамнотежа помеѓу трошоците и перформансите.

EPDM запечатување и дизајн на механичка компресија

Влезот на вода може да ги загрози и структурните компоненти и електричните системи. Гуменото заптивање EPDM, во комбинација со механичка компресија, обезбедува сигурна хидроизолација за точките за поврзување и монтажните интерфејси.

Овој дизајн обезбедува долгорочни перформанси на запечатување дури и при термичка експанзија и контракција.

Долгорочна издржливост наспроти трошоци за одржување

Додека материјалите и стратегиите за зајакнување може да ги зголемат однапред трошоците, тие значително ја намалуваат фреквенцијата на одржување и потребите за замена. За изведувачите и дистрибутерите на EPC, ова се претвора во пониски трошоци за животниот циклус и подобрена профитабилност на проектот.

На крајот на краиштата, инвестирање во робусниЗајакнување на оградата на PVрешенијата е стратешка одлука која ја подобрува доверливоста на системот, го минимизира ризикот и обезбедува супериорен рентабилност во средини со силен ветер.

Оптимизација на ефикасноста на инсталацијата за EPC изведувачи

Претходно склопени компоненти за намалување на трудот на лице место

Во проектите во регионот со силен ветер, ефикасноста на инсталацијата не е само брзината - таа директно влијае на цената на проектот, распределбата на работната сила и изложеноста на ризик. Една од најефикасните стратегии за подобрување на ефикасноста воЗајакнување на оградата на PVсистеми е употребата на претходно собрани компоненти. Со префрлање на сложените процеси на склопување од градилиштето во фабриката, изведувачите на EPC можат значително да го намалат времето на работа на терен и да ја минимизираат човечката грешка.

Претходно склопените модули обично вклучуваатпретходно издупчени алуминиумски шини, интегрирани стеги, и претходно конфигурирани пост врски. Овој пристап обезбедува конзистентна контрола на квалитетот и им овозможува на тимовите за инсталација да се фокусираат на позиционирање и закотвување наместо на изработка на компоненти.

За големи проекти, ова се преведува во:

• Намалено време на инсталација за 20-40%
• Помала зависност од висококвалификувана работна сила
• Подобрена конзистентност на инсталацијата на повеќе локации

Модуларен дизајн на ограда за побрзо распоредување

Модуларниот дизајн е клучен овозможувач на скалабилното распоредување на соларната ограда. Во засилените фотоволтаични системи за оградување, модуларноста овозможува стандардизирани компоненти да се користат во различни проекти, подобрувајќи го управувањето со залихите и намалувајќи ја сложеноста на набавките.

Секој модул обично се состои од:

• Стандардизирани димензии на панелот
• Униформни монтажни интерфејси
• Заменливи структурни компоненти

Оваа дизајнерска филозофија не само што ја забрзува инсталацијата, туку и го поедноставува одржувањето и идните надградби. За дистрибутерите, модуларните системи ја подобруваат стандардизацијата на SKU, правејќи ги масовните набавки поефикасни и исплатливи.

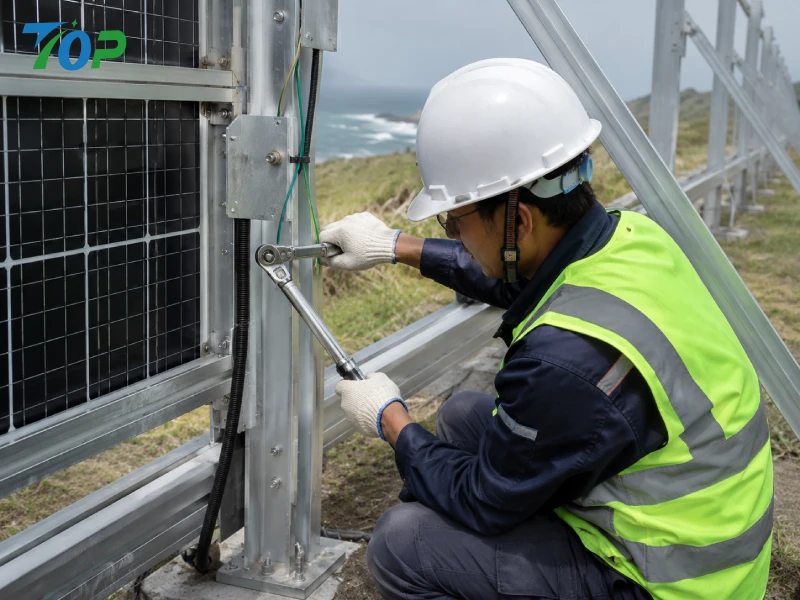

Работен тек на инсталација контролиран со вртежен момент

Во апликациите со силен ветер, неправилното прицврстување е една од најчестите причини за дефект на системот. Спроведувањето на работниот тек на инсталацијата контролиран со вртежен момент е од суштинско значење за да се обезбеди интегритет на структурата и долгорочна сигурност.

Најдобрите практики вклучуваат:

• Користење на калибрирани вртежни клучеви за сите критични врски
• Дефинирање на спецификациите на вртежниот момент врз основа на типот на материјалот и големината на завртките
• Снимање на вредностите на вртежниот момент како дел од документацијата за обезбедување квалитет

Ова ниво на контрола на процесот е особено важно за проекти кои бараат сертификација или инспекција од трета страна, бидејќи обезбедува следливост и обезбедува усогласеност со инженерските стандарди.

Вообичаени грешки при инсталација што треба да се избегнуваат во области со силен ветер

Дури и со висококвалитетни материјали, неправилната инсталација може да ја загрози ефикасноста наЗајакнување на оградата на PV. Вообичаените грешки вклучуваат:

• Недоволна длабочина на вградување на постот
• Игнорирање на варијабилноста на почвата низ локацијата
• Неконзистентна примена на вртежен момент на прицврстувачите
• Неправилно усогласување што доведува до нерамномерна распределба на оптоварувањето

Избегнувањето на овие прашања бара комбинација од соодветна обука, стандардизирани процедури и надзор на лице место. За изведувачите на EPC, инвестирањето во образование за инсталатери може значително да ги намали барањата за преработка и гаранција.

Споредба: Стандардна PV ограда наспроти засилени системи за PV огради со висок ветер

Споредба на структурна сила

Стандардните системи за оградување на ФВ вообичаено се дизајнирани за умерени еколошки услови и може да не го земат предвид екстремното оптоварување на ветерот. Спротивно на тоа, армираните системи се дизајнирани со повисоки безбедносни маржи, подебели материјали и оптимизирана структурна геометрија.

Ова резултира со значително подобрена отпорност на свиткување, подигање и замор при циклични оптоварувања на ветерот.

Споредба на времето на инсталација

Иако армираните системи може да изгледаат посложени, нивниот модуларен и претходно склопен дизајн често резултира со побрзо време на инсталација во споредба со традиционалните системи кои бараат обемни прилагодувања на лице место.

За изведувачите на EPC, ова значи пократки временски рокови на проектот и намалени трошоци за работна сила.

Трошоци за животниот циклус (влијание на LCOE)

Од финансиска перспектива, изборот помеѓу стандардни и засилени системи има директно влијание врз Нивелираниот трошок на енергија (LCOE). Иако зајакнатите системи вклучуваат поголема почетна инвестиција, тие нудат:

• Пониски трошоци за одржување
• Намалено време на застој
• Подолг животен век на системот

Овие фактори придонесуваат за попредвидлив и поповолен рентабилност во текот на животниот циклус на проектот.

Фреквенција на одржување и стапка на неуспех

Стандардните системи во области со силен ветер често бараат чести инспекции и поправки, зголемувајќи ги оперативните трошоци. Засилените системи за оградување на PV, од друга страна, се дизајнирани за издржливост, што резултира со пониски стапки на дефекти и намалена фреквенција на одржување.

Оваа доверливост е особено важна за проекти во обем на комунални услуги каде што времето на прекин може да доведе до значителна загуба на приход.

Професионални препораки за инсталација за проекти за ограда на PV со силен ветер

Успешна имплементација наЗајакнување на оградата на PVсистемите во средини со силен ветер бара комбинација од инженерска прецизност и практична експертиза за инсталација. Врз основа на најдобрите практики во индустријата, EPC изведувачите треба да ги усвојат следните препораки:

• Спроведете детални проценки на оптоварувањето на ветерот специфични за локацијата пред дизајнирање
• Изберете сертифицирани материјали како што се SUS304/SUS316 нерѓосувачки челик и компоненти тестирани со TUV
• Обезбедете правилен дизајн на темелите врз основа на условите на почвата и ветерот
• Спроведување на процеси на инсталација контролирани со вртежен момент
• Изведете структурни инспекции и проверки на квалитетот по инсталацијата

Совети:За сложени проекти со силен ветер, партнерството со искусен производител може значително да го намали инженерскиот ризик. Контактирајте го нашиот технички тим за приспособена поддршка за дизајн, структурни пресметки и решенија за оптимизација специфични за проектот.

Размислувања за масовни набавки за дистрибутерите и купувачите на EPC

Стандардизација и компатибилност со залихи

За дистрибутерите и големите EPC фирми, стандардизацијата на производите е од суштинско значење за ефикасно управување со залихите. МодуларенЗајакнување на оградата на PVсистемите со заменливи компоненти овозможуваат подобра контрола на залихите и ја намалуваат потребата за прилагодување специфично за проектот.

Барања за сертификација (TUV, ISO, следливост на материјали)

Сертификацијата игра клучна улога во обезбедувањето квалитет и усогласеност на производот. Купувачите треба да им дадат приоритет на добавувачите кои обезбедуваат:

• TUV сертификација за структурни компоненти
• ISO-сертифицирани производни процеси
• Целосна документација за следливост на материјалот

Овие сертификати не само што обезбедуваат сигурност, туку и го олеснуваат одобрувањето и финансирањето на проектите.

Оптимизација на трошоците при набавки од големи размери

Масовното купување нуди значителни предности во трошоците, но бара внимателно планирање. Клучните стратегии вклучуваат:

• Консолидирање на нарачки за да се постигнат обемни попусти
• Избор на стандардизирани компоненти за да се намали сложеноста на SKU
• Координирање на логистиката за минимизирање на транспортните трошоци

Логистика и пакување за големи проекти

Ефикасното пакување и логистика се клучни за заштита на материјалите за време на транспортот и обезбедување непречено ракување на лице место. Добавувачите со висок квалитет обезбедуваат оптимизирани решенија за пакување кои го намалуваат ризикот од оштетување и ја подобруваат ефикасноста на истоварот.

Зошто да изберете TOPFENCE Solar како производител на PV огради

Како специјализиран производител во фотоволтаични системи за монтирање и оградување, TOPFENCE SOLAR обезбедува инженерски решенија прилагодени за средини со силен ветер. Со напредна технологија за истиснување на алуминиум и прецизни производствени способности, компанијата обезбедува системи со високи перформанси дизајнирани за издржливост и ефикасност.

Главните предности вклучуваат:

• Портфолио на производи со целосен опсег за различни проектни потреби
• Докажани перформанси во крајбрежни инсталации и инсталации со силен ветер
• Силни способности за истражување и развој со патентирани структурни дизајни
• Сигурен глобален синџир на снабдување за големи EPC проекти

Со комбинирање на инженерската експертиза со производствената извонредност, TOPFENCE Solar ги поддржува EPC изведувачите и дистрибутерите во обезбедувањето сигурни соларни проекти со висока рентабилност.

ЧПП: Дизајн и набавка на систем за ограда со висок ветер

П1 Која брзина на ветерот можат да издржат зајакнати PV огради?

Во зависност од дизајнот и материјалите, армираните системи можат да издржат брзина на ветер што надминува 40–60 m/s кога се правилно проектирани и инсталирани.

Q2 Дали алуминиумот е доволно силен за средини со силен ветер?

Да. Висококвалитетните алуминиумски легури обезбедуваат одличен однос цврстина-тежина и, кога се правилно дизајнирани, можат да го надминат традиционалниот челик во многу примени.

П3 Колку длабоко треба да се монтираат столбовите за оградата?

Обично 800–1200 mm, во зависност од условите на почвата и барањата за оптоварување на ветерот.

П4 Какви сертификати треба да барам од добавувачите?

Побарајте TUV сертификат, ISO стандарди за производство и документација за следливост на материјали.

П5 Како да се намали времето на инсталација без да се загрози безбедноста?

Користете модуларни, претходно склопени системи и имплементирајте стандардизирани процедури за инсталација со контрола на вртежниот момент.

П6 Кој е типичниот животен век во крајбрежните средини?

Со соодветни материјали и арматура, системите можат да траат 20-25 години или повеќе со минимално одржување.

П7 Дали армираните PV огради можат да ги намалат трошоците за одржување?

Да. Зголемената издржливост и структурната стабилност значително ја намалуваат потребата за поправки и инспекции.

П8 Како да изберете помеѓу материјалите SUS304 и SUS316?

SUS304 е погоден за повеќето средини, додека SUS316 се препорачува за висококорозивни крајбрежни или индустриски области.

Заклучок: Инженерската доверливост го поттикнува долгорочниот рентабилност

Во регионите со силен ветер,Зајакнување на оградата на PVне е само подобрување на дизајнот - тоа е фундаментален услов за обезбедување безбедност, издржливост и финансиски перформанси на системот. Со интегрирање на напредни материјали, оптимизиран структурен дизајн и прецизни практики за инсталација, изведувачите на EPC можат значително да го намалат ризикот и да ги подобрат резултатите од проектот.

На крајот на краиштата, успехот на секој проект за соларна ограда зависи од холистички пристап кој ја балансира инженерската строгост со практичната ефикасност. Инвестирањето во засилени системи денес обезбедува стабилни перформанси, пониски трошоци за животниот циклус и посилен принос во годините што следат.
