Како да се избере вистинската кука за соларен покрив врз основа на типот на плочка: Водич за инженерство за соларни монтери, EPC изведувачи и тимови за набавки

Зошто изборот на кука за соларни покриви е критична инженерска одлука

Избирање на точнотосоларна кука на покривотза а Сончев систем за монтирање на покрив од ќерамидине е мала хардверска одлука - директно ја одредува структурната стабилност, водоотпорниот интегритет, ефикасноста на инсталацијата и долгорочната доверливост на средствата. Во комерцијални и индустриски проекти на покриви, слабо се совпаѓакука за покрив за соларна монтажа на покрив од ќерамидиможе да доведе до напукнати плочки, навлегување вода, неуспех на подигнувањето под оптоварување на ветерот и скапа преработка што влијае на временските рокови на проектот и на изложеноста на гаранцијата.

За разлика од металните покриви или рамните бетонски покриви, покривите од ќерамиди значително се разликуваат во геометријата, дебелината, кршливоста, однесувањето на пренос на оптоварување и ограничувањата за инсталација. Универзалниот пристап со кука е технички неисправен. Правилниот метод бара усогласување на геометријата на куката, приспособливост на висината, дизајнот на основната плоча и степенот на материјалот со специфичниот тип на плочка и структурата на гребенот под неа.

Овој технички водич обезбедува структурирана рамка за правилно избирањесоларна кука на покривотврз основа на типот на плочка. Интегрира механика за покриви, размислувања за структурно оптоварување, перформанси на материјалот и практична реалност за инсталација. Целта е да се поддржат инженерските тимови, менаџерите за набавки и интеграторите на системите за монтирање на соларна енергија во донесувањето одлуки засновани на податоци кои го намалуваат ризикот и ја подобруваат профитабилноста на проектот.

1. Зошто изборот на кука за соларни покриви е структурна одлука, а не само избор на компоненти

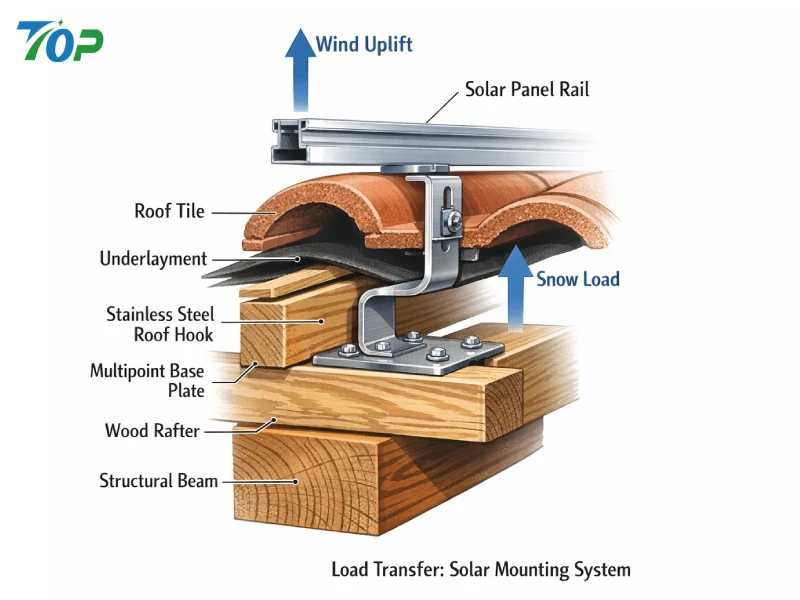

Во соларната инсталација од ќерамиден покрив, куката на покривот служи како примарен структурен интерфејс помеѓу фотоволтаичната шина за монтирање и носечките рафтери на зградата. Патеката за оптоварување е како што следува:

• Соларен модул → шина за монтирање → кука на покривот → структурен рафтер → градежна структура

Самата плочка енеконструктивен носечки елемент. Повеќето плочки од глина, бетон и чеша се дизајнирани првенствено за атмосферска изолација, а не за концентрирани механички оптоварувања. Кога асоларна монтажа за покрив од ќерамидиСистемот е инсталиран, куката мора да ги пренесува товарите директно во рафтерите притоа избегнувајќи прекумерен стрес на околните плочки.

Од инженерска гледна точка, куката мора да издржи:

• Мртво оптоварување (модули + шини + хардвер за монтирање)
• Подигнување на ветер и оптоварување на вшмукување
• Снежни оптоварувања (каде што е применливо)
• Напрегања на термичка експанзија
• Динамичен замор над 25+ години

Меѓународните структурни стандарди како што е ASCE 7 (Американско здружение на градежни инженери, 2022) нагласуваат дека соларните системи на покривот мора да се проценат за оптоварување на ветерот земајќи ја предвид висината на зградата, категоријата на изложеност и локалната брзина на ветерот. Затоа, куките на покривот мора да се изберат со доволна носивост и тестирани податоци за перформансите.

Игнорирањето на овие структурни реалности го зголемува ризикот од:

• Пукнатина на плочки поради концентрација на оптоварување во точка
• Деформација на куката при подигнување
• Извлекување на прицврстувачот од маломерните рафтери
• Навлегување на вода поради неправилно растојание на плочките

Затоа, избирајќи акука на покривот од не'рѓосувачки челикне се работи само за отпорност на корозија - тоа е за обезбедување на структурна компатибилност со системот на покривот.

2. Разбирање на обичните типови покриви со ќерамиди што се користат во соларни проекти

Различни геометрии на плочки бараат фундаментално различнисоларна кука на покривотконфигурации. Подолу е технички преглед на вообичаените типови покриви од ќерамиди кои се среќаваат во станбени, комерцијални и лесни индустриски соларни проекти.

2.1 Рамен покрив од бетон

Рамните бетонски плочки се широко користени во Европа, Австралија и делови од Азија. Тие обично се движат од 10-15 mm во дебелина и имаат преклопувачки профили за блокирање.

Структурни карактеристики:

• Релативно висока јачина на притисок
• Умерена кршливост
• Униформен профил на рамна површина
• Фиксирано вертикално растојание на плочките

Восоларна монтажа за рамен покрив од ќерамидипри апликации, главниот предизвик на дизајнот е да се обезбеди доволно растојание помеѓу рачката на куката и долната страна на плочката. Ако висината на куката е недоволна, плочката ќе лежи директно на куката, создавајќи концентрирани точки на стрес.

Препорачани размислувања:

• Кука на покривот со прилагодлива висина
• Широка основна плоча за закотвување на гребенот
• Минимум 3–5 mm клиренс на плочки

2.2 Шпански / римски заоблен покрив од ќерамиди

Шпанските или римските плочки имаат брановиден профил со наизменични конвексни и конкавни кривини. Овие плочки се вообичаени во медитеранската клима и високите станбени згради.

Инженерски предизвици:

• Контакт со нерамна површина
• Променлива висина на плочката
• Ограничен простор за инсталација помеѓу кривините
• Поголем ризик од кршење при кревање

Засоларна монтажа за шпански ќерамиди, стандардната рамна кука често е несоодветна. Куката мора да има:

• Проширен опсег на вертикално прилагодување
• Тесен надлактица за да се вклопи под заоблената плочка
• Оптимизирано странично поместување за усогласување со рафтер

Неуспехот да се совпадне со геометријата на закривеноста често доведува до неправилно седење и изложеност на водната патека.

2.3 Покрив од шкрилец

Шкрилец е покривен материјал од природен камен, познат по издржливоста и естетиката, но е исклучително кршлив при оптоварување.

Клучни размислувања:

• Ниска толеранција за стрес на дупчење
• Дебелина на тенка плочка
• Висока цена за замена

Восоларна монтажа за покрив од чешачесто се потребни инсталации, ултра тенки куки или специјализирани системи за трепкање. Неправилното подигање на плочки од чеша може да предизвика невидливи микро-фрактури кои подоцна се шират при термички циклус.

Бидејќи шкрилецот има минимална цврстина на виткање, порамнувањето на основната плоча мора да биде прецизно за да се избегне пренос на вртежен момент на површината на плочката.

2.4 Покрив од глинена плочка

Глинените плочки се лесни, но многу кршливи. Тие покажуваат добра отпорност на временските услови, но ограничена структурна отпорност на концентрирано оптоварување.

Вообичаени ризици воСистеми за монтирање на соларни ќерамидикористењето глинени плочки вклучуваат:

• Пукнатини поради прекумерно затегнување
• Влегување вода ако плочките не се правилно поставени
• Нерамномерното растојание на плочките влијае на поставувањето на куката

Прилагодливкука за покрив за ќерамидисо армиран долен крак и прецизно растојание на плочката е од суштинско значење.

2.5 Асфалтен покрив од ќерамиди (компаративна референца)

Иако не е систем за плочки, асфалтните ќерамиди често се споредуваат со покриви од ќерамиди. Во апликациите за ќерамиди, вообичаено се користат L-стапала со трепкање наместо традиционалните куки за плочки.

Оваа разлика е критична. Обидот да се користат куки за покрив од ќерамиди на системи за шиндра - или обратно - го компромитира интегритетот на хидроизолацијата и ги нарушува стандардните практики за инсталација (Меѓународен совет за кодови, 2021 година).

3. Основни инженерски критериуми за избор на правилна кука за соларен покрив

При изборот на апроизводител на соларна кука на покривотили оценувајќи ги моделите на куките, тимовите за набавки и инженерството треба да ги проценат следните пет технички димензии.

3.1 Висина на куката и прилагодлив опсег

Дебелината на плочката и висината на преклопувањето се разликуваат во зависност од производителите и регионите. Неприлагодливата кука ризикува недоволно растојание или прекумерна празнина што го загрозува преносот на товарот.

Најдобра практика:

• Вертикална приспособливост ≥ 30–50 mm
• Празнина за да се спречи директна компресија на плочката
• Компатибилност со заедничките железнички системи

Прилагодливоста ја подобрува флексибилноста на теренот и ја намалува потребата за повеќекратни залихи на SKU.

3.2 Дизајн на основната плоча и распределба на оптоварувањето

Основната плоча ја закотвува куката на рафтерот. Тесната или тенка основа ја зголемува концентрацијата на напрегањето на прицврстувачот и го намалува отпорот на извлекување.

Според истражувањето на структурните сврзувачки елементи (American Wood Council, 2018), капацитетот за повлекување зависи од длабочината на вградувањето и густината на дрвото. Затоа:

• Дебелина на основната плоча ≥ 4–5 mm од нерѓосувачки челик
• Минимум два структурни сврзувачки елементи
• Усогласеност со растојанието на рабовите

3.3 Степен на материјал и отпорност на корозија

Најпремиумкуки за покрив од нерѓосувачки челиккористете SUS304 или SUS316.

• SUS304: Погоден за внатрешни средини
• SUS316: Се препорачува за крајбрежни или региони со висока соленост

Корозијата ја намалува цврстината на напречниот пресек со текот на времето. За системи со животен век на дизајн од 25 години, изборот на материјал мора да одговара на категоријата на изложеност на животната средина (ISO 9223).

3.4 Водоотпорна интеграција

Подигнувањето на плочките создава привремено изложување на подлогата. Неправилното повторно поставување или отсуството на трепкање го зголемува ризикот од истекување.

Најдобра практика:

• EPDM влошки за запечатување
• Компатибилно трепкање каде што е потребно
• Сечење плочки наместо прекумерна сила

3.5 Компатибилност со Rafter Layout

Поставувањето на куките е ограничено со растојанието на гребло, обично 400-600 mm. Ако геометријата на куката не дозволува странично поместување, инсталацијата станува неефикасна и структурно компромитирана.

Напредносоларна кука на покривотДизајните вклучуваат странична приспособливост за усогласување со структурните елементи без напрегање на плочките.

4. Анализа на ризик: Последици од неправилен избор на кука на покривот

Неправилносоларна монтажа на ќерамидиИзборот на компоненти се зголемува:

• Време на инсталација за 15-30%
• Материјален отпад поради скршени плочки
• Изложеност на гаранција за барања за истекување
• Структурна одговорност при настани на издигнување на ветерот

Неуспесите предизвикани од ветерот се документирани во соларните системи на покривот каде што се користеле несоодветни методи за прицврстување (Kopp et al., 2012). Додека модулите често добиваат примарно внимание, хардверот за прикачување често ја одредува опстанокот на системот.

За тимовите за набавки, вкупниот инсталиран трошок мора да вклучува намалување на ризикот - не само единечна цена на хардверот.

5. Стратешки размислувања за набавки за комерцијални проекти

За комерцијални проекти на повеќе локации, стандардизирање aсоларна монтажа за покрив од ќерамидирешението се подобрува:

• Контрола на залихи
• Ефикасност на обуката за инсталација
• Конзистентност на обезбедување квалитет
• Предвидливост за долгорочно одржување

Сепак, стандардизацијата не смее да ја надмине инженерската компатибилност. Точниот пристап е да се избере производител способен за:

• Обезбедување извештаи за структурни тестови
• Нуди прилагодливи дизајни на куки
• Поддршка за прилагодување за уникатни геометрии на плочки
• Обезбедување конзистентност на серија за големи нарачки

Во средини за набавки со голем обем, избирање на вистинскотопроизводител на соларна кука на покривотстанува одлука за стратешко партнерство наместо трансакциско купување.

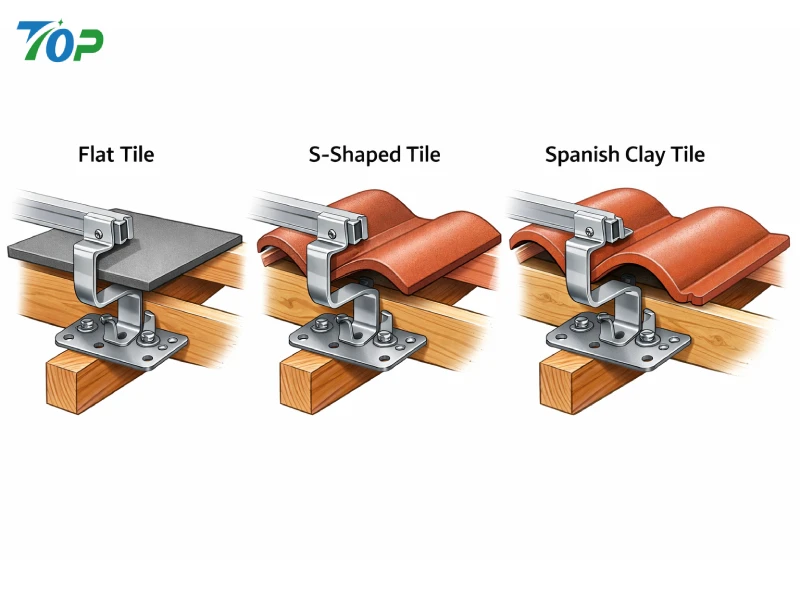

6. Матрица за избор на кука за соларни покриви по тип на плочка

За инженерски тимови кои управуваат со повеќесоларна монтажа на ќерамидипроекти низ регионите, структурната алатка за споредба значително ја подобрува ефикасноста на одлучувањето. Наместо да изберете aсоларна кука на покривотсамо врз основа на изгледот или цената, изборот мора да ја земе предвид компатибилноста на геометријата, однесувањето на пренос на оптоварување, изложеноста на околината и толеранцијата на инсталацијата.

Матрицата подолу обезбедува практична референтна рамка за усогласување на типовите куки со категориите на покривни плочки. Завршната инженерска валидација секогаш треба да ги земе предвид структурните пресметки специфични за локацијата во согласност со локалните градежни кодови.

Тип на плочка	Препорачана конфигурација на кука	Барање за приспособливост	Оценка на материјалот	Ниво на ризик за инсталација	Инженерски белешки
Рамна бетонска плочка	Стандардна прилагодлива рамна кука	Вертикално прилагодување од 30–50 mm	SUS304 (внатрешно) / SUS316 (крајбрежни)	Средно	Обезбедете клиренс на плочката ≥3 mm за да спречите стрес од компресија
Шпанска/римска крива плочка	Прилагодлива кука со продолжена тесна рака	50 mm+ вертикален опсег	SUS304 / SUS316	Високо	Потребна е надлактицата компатибилна со закривеност и странично поместување
Плочка од чеша	Ултра тенка кука или интегриран систем што трепка	Минимална висина, прецизно усогласување	SUS316 се претпочита	Многу високо	Избегнувајте точка оптоварување на чеша; размислете за интеграција со трепкање
Глина плочка	Засилена прилагодлива кука за долниот дел на раката	30-40 мм	SUS304 / SUS316	Високо	Спречете прекумерно затегнување; одржувајте еднообразно повторно поставување на плочките

Оваа матрица за избор покажува дека не постои универзалнакука за покрив за ќерамидиапликации. Секоја конфигурација мора да одговара на геометријата на плочката и структурното однесување.

7. Детални инженерски размислувања по категорија на плочки

7.1 Рамен покрив од бетонски плочки: Структурна стабилност со контролирано растојание

Системите со рамни плочки се релативно погодни за монтирање во споредба со закривени покриви или покриви од чеша. Сепак, несоодветниот избор на висина на куката може да генерира компресија на плочката или нестабилност на подигање.

Клучни области на инженерски фокус:

• Дебелина на кракот на куката доволна за да се спротивстави на свиткување при издигнување на ветерот
• Ширината на основната плоча компатибилна со стандардното растојание на гребенот (400–600 mm)
• Минимум две структурни завртки за заостанување по кука
• Усогласеност со барањата за пресметување на оптоварувањето на ветерот ASCE 7

Во зоните со силен ветер, силите на подигање може да надминат 2,0 kPa во зависност од класификацијата на зоните на покривот (ASCE, 2022). Затоа, проверката на дозволената отпорност на извлекување на прицврстувачите е од суштинско значење при изборот на aсоларна монтажа за рамен покрив од ќерамиди.

7.2 Шпански/римски покрив од ќерамиди: Управување со искривување и пренос на оптоварување

Системите со заоблени плочки воведуваат асиметрични патеки за оптоварување. Куката мора да се премости помеѓу конкавните и конвексните површини на плочките без да се создаде концентрација на стрес.

Критични параметри на дизајнот:

• Толеранција на искривување на надлактицата
• Странично приспособување за порамнување на рафтер
• Проширена вертикална висина за да се исчистат врвовите на плочките
• Структурно тестирање при ексцентрични услови на оптоварување

Бидејќи заоблените плочки често имаат повисоки стапки на кршење за време на инсталацијата, избирајќи прилагодливсоларна кука на покривотги намалува трошоците за преработка и ги скратува циклусите на инсталација.

7.3 Покрив со ќерамиди од шкрилец: прецизно инженерство и намалување на ризикот

Инсталациите на покривот од чеша бараат највисока инженерска дисциплина. За разлика од глината или бетонот, чеша не може да толерира удар или концентриран вртежен момент.

Засоларна монтажа за покрив од чешасистеми, размислете:

• Геометрија на куки со низок профил
• Стратегија пред дупчење со водоотпорна мембранска заштита
• Интеграција со метално трепкање каде што е дозволено
• Употреба на SUS316 отпорен на корозија за да се обезбеди долготрајна издржливост

Грешките во инсталацијата на покривите од чеша често резултираат со латентни дефекти - микропукнатини кои се шират поради циклусите на замрзнување-одмрзнување (Меѓународен совет за кодови, 2021).

7.4 Покрив од глинена плочка: Контрола на кршливост и вртежен момент

Глинените плочки покажуваат мала цврстина на истегнување и ограничена толеранција на свиткување. Прекумерното затегнување на прицврстувачите е една од најчестите причини за кршење.

Најдобри практики:

• Алатки за прицврстување со контролиран вртежен момент
• Униформно потстрижување на плочки за расчистување на куката
• Дизајн на основна плоча за дистрибуција на стрес
• Визуелна проверка по повторното поставување на плочката

Избор на армиранкука на покривот од не'рѓосувачки челикја подобрува структурната сигурност во глинените покривни системи.

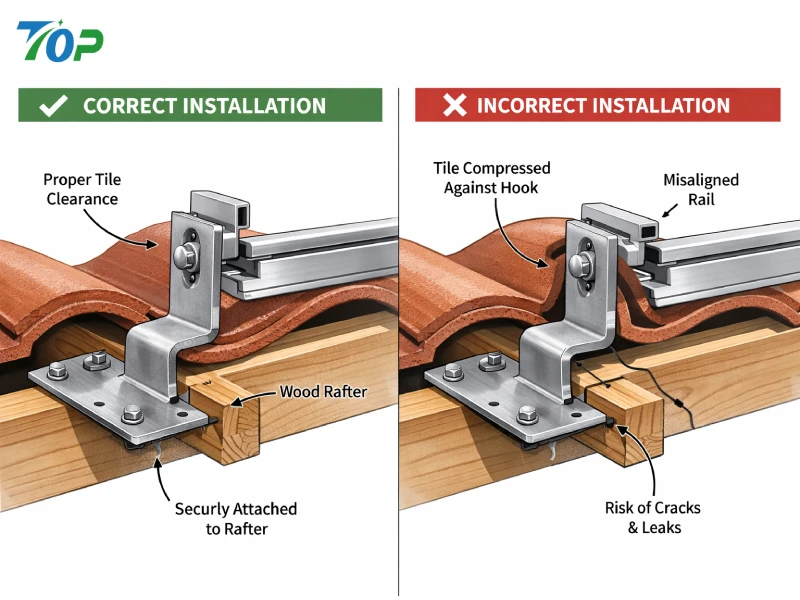

8. Вообичаени грешки при инсталацијата кои го зголемуваат ризикот на проектот

Низ рекламатасоларна монтажа на ќерамидипроекти, следните повторливи грешки придонесуваат за надминување на трошоците и долгорочна одговорност:

8.1 Користење на универзална кука за сите типови плочки

Обидот за стандардизирање со користење на модел со една кука често доведува до неусогласеност и оштетување на плочките. Потребни се решенија специфични за геометријата.

8.2 Игнорирање на варијацијата на зоната на оптоварување на ветерот

Аглите и рабовите на покривот искусуваат поголеми сили на подигнување. Растојанието на куките мора да ја одразува класификацијата на зоната според структурните кодови.

8.3 Недоволно расчистување на плочките

Директниот контакт од плочка до кука го пренесува товарот во кршливи покривни материјали, зголемувајќи го ризикот од фрактура.

8.4 Несоодветна длабочина на вградување на прицврстувачот

Капацитетот за извлекување на прицврстувачите зависи од длабочината на вградувањето и густината на дрвото (American Wood Council, 2018). Потценувањето на овие параметри ги намалува безбедносните маржи на системот.

8.5 Неисполнување на термичка експанзија

Шините за монтирање од нерѓосувачки челик и алуминиум се прошируваат со различни стапки. Несоодветен дизајн може да внесе долгорочен стрес во приклучоците на куките.

9. Ефикасност на инсталацијата и оптимизација на трошоците за работна сила

Избирање на точнотопроизводител на соларна кука на покривотможе значително да влијае на ефикасноста на инсталацијата.

Карактеристики кои ја подобруваат продуктивноста на теренот:

• Претходно склопени прилагодливи компоненти
• Исчистете ја документацијата за структурно оптоварување
• Конзистентност на серија за големи нарачки за набавки
• Компатибилен дизајн на шински интерфејс

Студиите за градежната продуктивност покажуваат дека поедноставувањето на инсталацијата го намалува времето на работа за 10-25% во повторливите системи (Gould & Joyce, 2014). Во големите соларни портфолија на покриви, таквите заштеди материјално влијаат на маржите на проектот.

10. Верификација и документација на инженерско оптоварување

За комерцијални соларни програмери и EPC изведувачи, документацијата е од суштинско значење. Сигуренсоларна кука на покривотдобавувачот треба да обезбеди:

• Извештаи за тестирање на механичко оптоварување
• Сертификати за материјали (SUS304 / SUS316)
• Податоци за анализа на конечни елементи (доколку се достапни)
• Класификација на отпорност на корозија
• Евиденција за следливост за контрола на квалитет

Истражувањето за тестирање на оптоварувањето на ветерот (Kopp et al., 2012) покажува дека интегритетот на прицврстувањето често е ограничувачки фактор во перформансите на системот на покривот. Затоа, изборот на куката мора да се потврди со механички докази наместо со претпоставки.

11. Анализа на трошоци и придобивки: Надвор од единечната цена

Одлуките за набавка треба да ја земат предвид вредноста на животниот циклус наместо почетната цена на единицата. Пониска ценакука за покрив за ќерамидишто нема приспособливост или структурна сертификација може да резултира со:

• Повисоки трошоци за замена на плочки
• Продолжено времетраење на инсталацијата
• Осигурителни спорови по временските настани
• Намалена долгорочна доверливост

Пристапот за вкупни трошоци вклучува:

• Материјални трошоци
• Трошоци за работна сила
• Трошоци за ублажување на ризикот
• Изложеност на гаранција
• Предвидливост на одржување

Кога се оценува холистички, инженерски прилагодливсоларна кука на покривотсистемите често произведуваат подобар поврат на инвестицијата во големите комерцијални портфолија.

12. Како да го изберете вистинскиот производител на куки за соларни покриви за проекти од големи размери

Во комерцијалниот и портфолио-базираниот соларен развој на покриви, избирање на aпроизводител на соларна кука на покривоте стратешко инженерство и одлука за управување со ризик. Способноста за дизајн на производителот, контролата на производството и транспарентноста на документацијата директно влијаат на ефикасноста на инсталацијата, структурната сигурност и долгорочните перформанси на средствата.

Надвор од проценката на цената и времето на испорака, тимовите за набавки и инженеринг треба да ги проценат следните димензии при набавка на изворисоларна кука на покривотсистеми за проекти за соларна монтажа на ќерамиди.

12.1 Инженерска способност и структурна валидација

Квалификуван производител треба да обезбеди податоци за механичка валидација што ја демонстрира носивоста при симулирани услови за подигнување на ветерот и притисок надолу.

Клучни документи за барање:

• Извештаи за тестирање на статичко оптоварување
• Сертификација за цврстина на истегнување на материјалот
• Документација за анализа на конечни елементи (FEA).
• Потврда за компатибилност на прицврстувачите
• Класификација на отпорност на корозија според ISO 9223

Системите за прицврстување често се најслабата алка во соларните инсталации на покривот. Истражувањата за ветерното инженерство потврдуваат дека системите поставени на покривот мора да се оценуваат како интегрирани конструктивни склопови наместо како изолирани компоненти (Kopp et al., 2012). Добавувачот што не може да обезбеди документирани докази за тестирање воведува ризик од проектот што може да се избегне.

12.2 Квалитет на материјалот и следливост

Највисоки перформансикуки за покрив од нерѓосувачки челиксе произведени од нерѓосувачки челик SUS304 или SUS316. Сепак, материјалната оценка сама по себе е недоволна; следливоста и конзистентноста се подеднакво важни.

За набавки во портфолио, системите за контрола на квалитетот треба да вклучуваат:

• Сертификација на материјал на ниво на серија
• Инспекција на димензионална толеранција
• Проверки на конзистентноста на финишот на површината
• Инспекција на интегритетот на заварот (ако е применливо)

Корозијата ја намалува ефективната површина на пресекот и структурната цврстина со текот на времето. За крајбрежни региони или региони со висока влажност, SUS316 обично се препорачува за одржување на издржливоста на дизајнот 25 години.

12.3 Прилагодливост и оптимизација на SKU

Производителите кои нудат модуларни прилагодливи дизајни на куки ја намалуваат сложеноста на залихите. Наместо да чувате повеќе модели со фиксна висина, прилагодливикука за покрив за ќерамидисистемите можат да покриваат рамни, глинени и умерени заоблени плочки.

Оваа флексибилност го подобрува:

• Ефикасност на складиштето
• Прилагодливост на инсталацијата
• Намалени модификации на теренот
• Побрзи циклуси на набавки

Од перспектива на трошоците за животниот циклус, системите за приспособливи куки честопати обезбедуваат повисока долгорочна вредност во споредба со евтините алтернативи со фиксна геометрија.

12.4 Производен капацитет и стабилност на снабдувањето

Големите комерцијални соларни портфолија бараат конзистентни распореди за испорака. Прекинот на снабдувањето во хардверот за монтирање може да ги одложи екипите за инсталација и да влијае на временските рокови за пуштање во работа.

Сигуренсоларна монтажа за покрив од ќерамидидобавувачот треба да покаже:

• Скалабилни производни линии
• Транспарентност на времето на олово
• Извозна логистичка способност
• Конзистентна димензионална повторливост

Конзистентноста е особено важна бидејќи димензионалните варијации во висината на куката или усогласувањето на основната плоча може да предизвикаат неусогласеност на шините низ долгите распони на покривот.

13. Модел на инженерска соработка за комерцијални инсталации

За комерцијални и портфолија на покриви со повеќе згради, соработка помеѓу инсталатерот ипроизводител на соларна кука на покривоттреба да се случи пред финализирање на сметката за материјали.

Оптимизираниот работен тек обично вклучува:

1. Преглед на документацијата за структурата на покривот
2. Идентификација на типот на плочка и мерење на дебелина
3. Пресметка на оптоварување на ветер и снег по локален код
4. Планирање на распоредот на растојанието на куките
5. Спецификација на структурни прицврстувачи
6. Потврда на прототипот (ако е потребно)

Интегрирањето на овие чекори за време на пред-конструкцијата ги намалува нарачките за промени и прилагодувањата на теренот. Според ASCE 7 (2022), системите на покривот мора да ги земат предвид притисоците на издигнување на ветерот специфични за зоната. Инженерскиот влез во фазата на прицврстување обезбедува усогласеност и ја подобрува структурната еластичност.

14. Размислувања за долгорочни перформанси за соларна монтажа на покрив од ќерамиди

При оценувањетосоларна кука на покривотсистеми, долгорочната доверливост е исто толку важна како и почетната инсталација.

14.1 Термичка експанзија и замор

Шините за монтирање на соларна енергија се типично алуминиумски, додека куките се од нерѓосувачки челик. Диференцијалното проширување помеѓу материјалите воведува цикличен стрес на точките за поврзување. Во текот на 25-годишниот работен век, отпорноста на замор станува релевантна.

14.2 Класификација на околината за корозија

ISO 9223 ги категоризира нивоата на атмосферска корозивност. Крајбрежните средини (категории C4–C5) бараат материјали кои се повисоко отпорни на корозија. Во такви случаи, SUS316 се препорачува за да се спречи корозија со јазли.

14.3 Пристапност за одржување

Куките треба да овозможат пристап до инспекција без целосно отстранување на модулот. Ефикасниот дизајн за одржување ја подобрува долгорочната оперативна стабилност.

15. Често поставувани прашања за куките за соларни покриви

15.1 Може ли една соларна кука на покривот да одговара на сите типови плочки?

Не. Геометријата на плочките значително се разликува. Прилагодливите дизајни можат да опфатат повеќе категории на плочки, но шкрилестите и високо закривените шпански плочки често бараат специјализирани конфигурации.

15.2 Како да ја измерам висината на плочката пред да изберам кука?

Измерете ја вкупната дебелина на плочката и висината на преклопувањето. Осигурете се дека избраната висина на куката обезбедува соодветно растојание без да се компресира површината на плочката.

15.3 Кој материјал е најдобар за соларна монтажа на крајбрежен покрив?

Не'рѓосувачкиот челик SUS316 се препорачува за средини со висока соленост или морски средини поради подобрената отпорност на корозија.

15.4 Колку куки на покривот се потребни по киловат?

Количината на куката зависи од класификацијата на зоната на ветерот, големината на модулот и распонот на шината. Структурните пресметки мора да ги следат критериумите за оптоварување ASCE 7.

15.5 Дали соларните куки на покривот бараат трепкање?

Во некои системи на покриви од ќерамиди, се препорачува интеграција на трепкање или водоотпорна мембрана за да се подобри долгорочното спречување на истекување.

15.6 Што предизвикува пукање на плочките за време на инсталацијата?

Вообичаени причини вклучуваат недоволно клиренс, прекумерно затегнување, неправилна техника на кревање и нерамномерна распределба на товарот.

15.7 Како може да се намали времето на инсталација?

Користењето на прилагодливи претходно склопени куки и стандардизирани интерфејси за шини значително ја подобрува ефикасноста на инсталацијата.

16. Стратешки заклучок: Инженерската прецизност ја поттикнува профитабилноста на проектот

Избор на точносоларна кука на покривотза аСончев систем за монтирање на покрив од ќерамидие мултидимензионална инженерска одлука. Геометријата на плочките, однесувањето на пренос на оптоварување, околината за корозија и работниот тек на инсталацијата мора да се проценат заедно.

За проекти од комерцијални размери, системот за прикачување одредува:

• Структурна усогласеност
• Продуктивност на инсталацијата
• Изложеност на гаранција
• Трошоци за одржување на животниот циклус
• Доверливост на ниво на портфолио

Добро дизајниран прилагодливкука за покрив за ќерамидиапликациите ја намалуваат несигурноста на теренот, ја подобруваат распределбата на оптоварувањето и го подобруваат водоотпорниот интегритет. Кога се поддржани од документирана структурна валидација и конзистентност на производството, таквите системи обезбедуваат долгорочна стабилност и мерливи предности во трошоците.

Инженерската прецизност на ниво на прицврстување директно се претвора во подобрени маржи на проектот и намален оперативен ризик. За монтери, изведувачи на EPC и тимови за набавки кои управуваат со соларни портфолија од ќерамиди, избирајќи го вистинскиотпроизводител на соларна кука на покривотне е само одлука за извори - тоа е структурна стратегија.

Референци

• Американското здружение на градежни инженери. (2022).Минимални проектни оптоварувања и придружни критериуми за згради и други објекти (ASCE/SEI 7-22). ASCE.
• Американскиот совет за дрво. (2018).Национална спецификација за дизајн за конструкција од дрво (NDS). Американскиот совет за дрво.
• Меѓународна организација за стандардизација. (2012).ISO 9223: Корозија на метали и легури - Корозивност на атмосфери - Класификација. ISO.
• Меѓународен совет за кодови. (2021).Меѓународен резиденцијален код (IRC). МКС.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Оптоварување на ветерот на соларни панели на покривот.Весник за инженерство на ветер и индустриска аеродинамика, 111, 100-111.
